了解电缆桥架系统的重要性

越来越多的数据和通信电缆被塞进一个狭小的空间以满足带宽和吞吐量的需求。为了控制 I2R 温升,所有这些都可能需要强大的空调,更不用说温度控制至关重要的清洁电热和通风。因此,电缆桥架在行业中有着巨大的需求和重要性,也是政府规范建议的主要组成部分之一。电缆桥架是整理所有这些电线的绝佳工具。单个大型电缆桥架安装可以通过沿中心线使用接地金属屏障来布置大量布线,以分隔电源线和数据/通信电缆。它可以防止在需要更改或出现故障时形成难以追踪的杂乱无章的导体块。了解电缆桥架和滚道之间的区别很重要。根据NEC的电缆桥架系统,是一个单元或单元或部分的组件,以及相关的配件,形成一个结构系统,用于牢固地固定或支撑电缆和滚道。另一方面,滚道通常安装在电源和通信电缆端接的房间的墙上。通常在活动地板上方或下方发现的电缆桥架带有开放式布线。它们用于将电缆从源头连接到将要使用的地方。

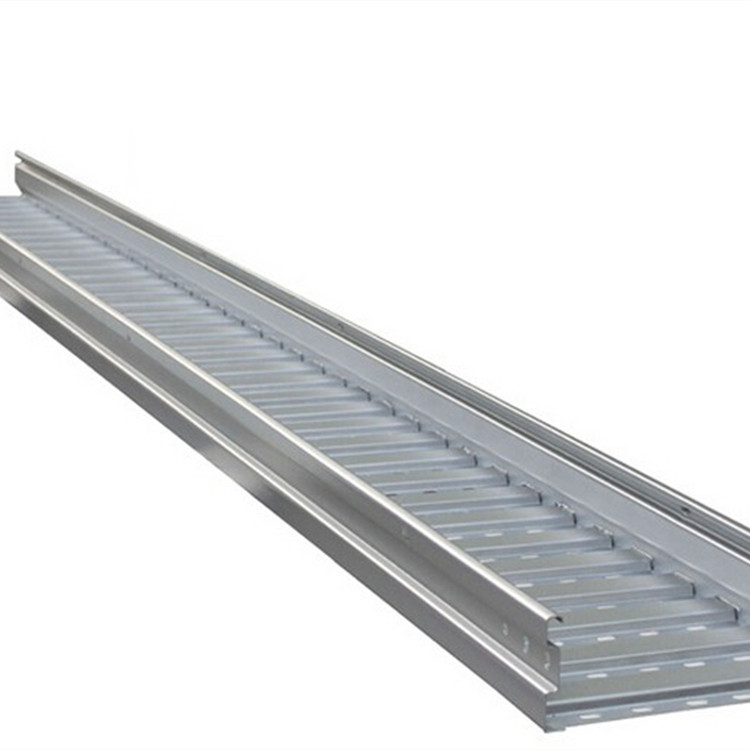

电缆桥架

因为电缆桥架沿着房间的周边,电源和数据导体可以在不同的点进出,然后通过电缆通道到达目的地。列出的电缆桥架夹具或适配器将在托盘处终止的线槽固定到电缆桥架系统。电缆桥架有多种尺寸、样式(如梯子、通风槽、通风槽、实心底部和类似结构)和材料(金属和非金属)。如果电缆桥架由导电材料制成,则它是允许的设备接地导体类型之一。应刮掉油漆并将跨接线安装在部分螺栓连接在一起的位置,以确保接地连续性。梯形托盘通常用于存在较大束或较重电缆的地方。两个侧轨通过梯形电缆桥架上的横梁或横档连接。梯级用作固定电缆的有用锚。槽式电缆桥架是一种带有侧轨和通风底部的预制结构。通风槽式电缆桥架比梯型提供更好的电缆支撑,但差异很小。由于下垂的光缆会降低系统性能,因此在光缆安装中经常使用实心电缆桥架。然而,地板下电缆桥架系统当机房同时服务于计算机和电信设备时,经常安装。在电缆桥架中,允许使用单根无护套导体和接头。NEC 允许使用服务导体、馈线、分支电路、通信电路、控制电路和信号电路。NEC 第 392 条包含这些要求,以及允许和不允许的使用,以及其他规范和构造和安装细节。

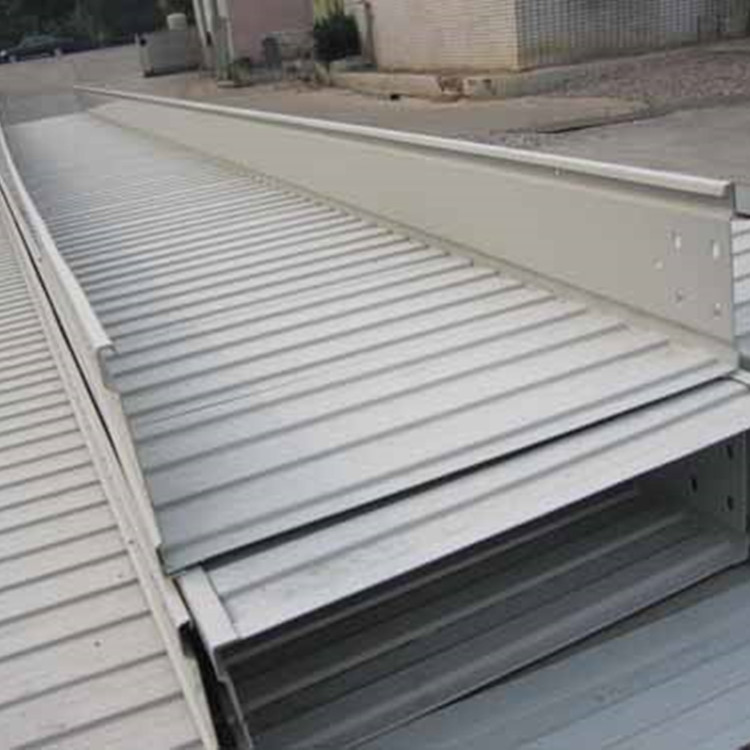

电缆桥架

电缆桥架是用于配电、控制和通信的电缆的一种机械支撑。它们非常适合在头顶或地板下铺设大量电源或数据电缆。电缆桥架有多种形状和尺寸,一些法规要求使用特定的附件,例如侧面或盖板。可以使用钢、铝或纤维增强塑料。在为您的机器或客户设施查看不同类型的电缆桥架时,了解您将安装哪些电缆以及它们将运行多长时间非常重要。如果可燃电缆护套着火,电缆火灾会沿着结构内的电缆桥架蔓延。这可以通过在已安装的电缆上使用防火电缆护套或防火涂层来轻松避免。由于此类防火措施可能会减少已安装电缆的散热,因此厚涂层或长时间防火可能需要改变电缆额定电流。由于电缆桥架经常安装在难以到达的地方,因此定期清洁房屋对于安全至关重要。如果不定期检查托盘并保持清洁,则可能会积聚易燃灰尘和杂物。塑料和玻璃纤维增强塑料的可燃性电缆桥架可以通过使用阻燃剂或防火材料来减少。
