抗震支架及其类型

什么是抗震支架？抗震支架是一种容器，用于支撑用于配电、控制和通信的绝缘电缆。如今，通过为这些问题提供快速、经济和灵活的解决方案，抗震支架已成为工业和商业建筑不可或缺的一部分。

(1)梯形抗震支架

通常，它用于具有 12 到 30 英尺的中到长支撑跨度的应用。它涵盖了大约 75% 的抗震支架布线系统安装。由于具有许多理想的特性，它是主要的抗震支架类型：为什么是梯型？不带盖的梯形抗震支架允许空气最大程度地自由流动穿过电缆。这允许电缆导体中产生的热量有效地消散。由于这些条件，正确设计的抗震支架布线系统的导体绝缘不会超过其最高工作温度。由于工作温度过高，电缆的使用寿命会增加。此外，电缆可以通过抗震支架的顶部或底部进行铺设或进入梯形抗震支架。此外，它不含水分，因为它不会积聚在梯形抗震支架中。阶梯式抗震支架；如果抗震支架安装在工作空间有问题的地方，通过抗震支架底部手动操作可能有助于安装小直径电缆：控制仪表、信号等。梯形抗震支架最常见的横档间距约为 9 英寸。该间距可用于支持所有尺寸的电缆。通风槽式抗震支架；选择通风槽式抗震支架而不是梯形抗震支架的唯一原因是美观。没有可见的小电缆下垂。与梯形抗震支架相比，通风槽式抗震支架确实为电缆提供了更多的支撑，但这种额外的支撑并不重要。它对电缆的使用记录或寿命没有任何影响。特征：坚固的侧轨保护和系统强度，带有光滑的半径配件。它为长跨度应用提供最大强度。此外，标准宽度为 6、12、18、24、30 和 36 英寸，标准深度为 3、4、5 和 6 英寸，标准长度为 10、12、20 和 24 英尺。但是，横档间距为 6、9、12 和 18 英寸。

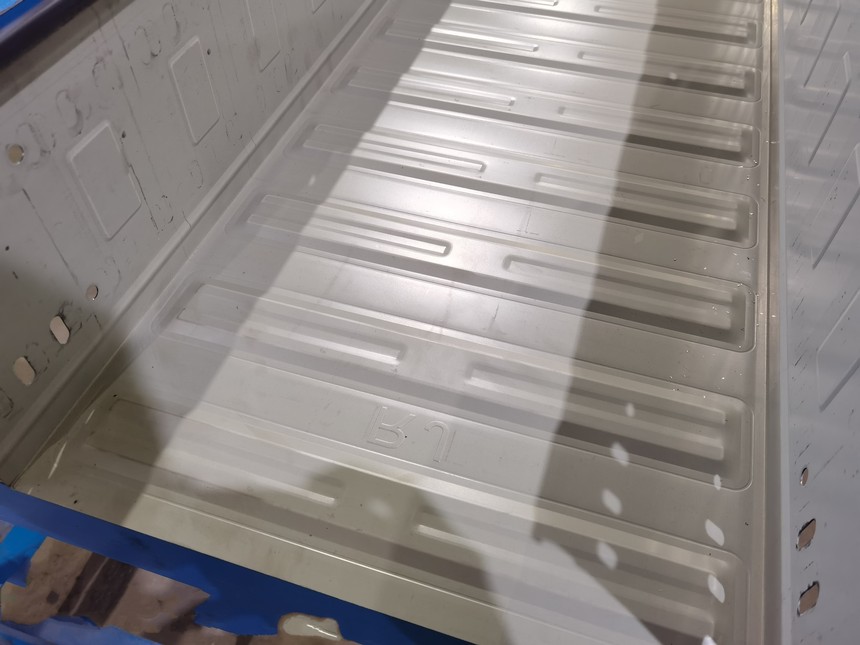

(2) 实心底部抗震支架：

通常用于具有 5 到 12 英尺短到中等支撑跨度的最小发热电气或电信应用。选择实底抗震支架（带盖）的主要原因是考虑到对非常敏感的电路的 EMI/RFI 屏蔽保护。如果完整的安装中没有断裂或孔洞，带有钢盖的实心底部钢质抗震支架可提供良好的屏蔽程度。坏处：实心底部抗震支架系统的缺点在于抗震支架中会积聚湿气。如果抗震支架不用于 EMI/RFI 屏蔽，则可以通过在抗震支架底部以三英尺间隔（在中间和非常靠近两侧）钻 1/4 英寸排水孔来控制。一些工程师和设计师认为所有电路都必须完全由金属封闭，因此指定了实心底部抗震支架（通常带有盖子）。抗震支架只是为此类安装而设计的支撑电缆。抗震支架运行中的电缆故障很少发生。由于抗震支架中的电缆支撑问题而导致的电缆故障是不存在的。特征：非通风连续支撑细电缆，增加了金属和玻璃纤维电缆保护。但是，实心底部金属和实心金属盖适用于环境区域中的非阻燃级电缆。此外，标准宽度为 6、12、18、24、30 和 36 英寸，标准深度为 3、4、5 和 6 英寸，标准长度为 10、12、20 和 24 英尺。

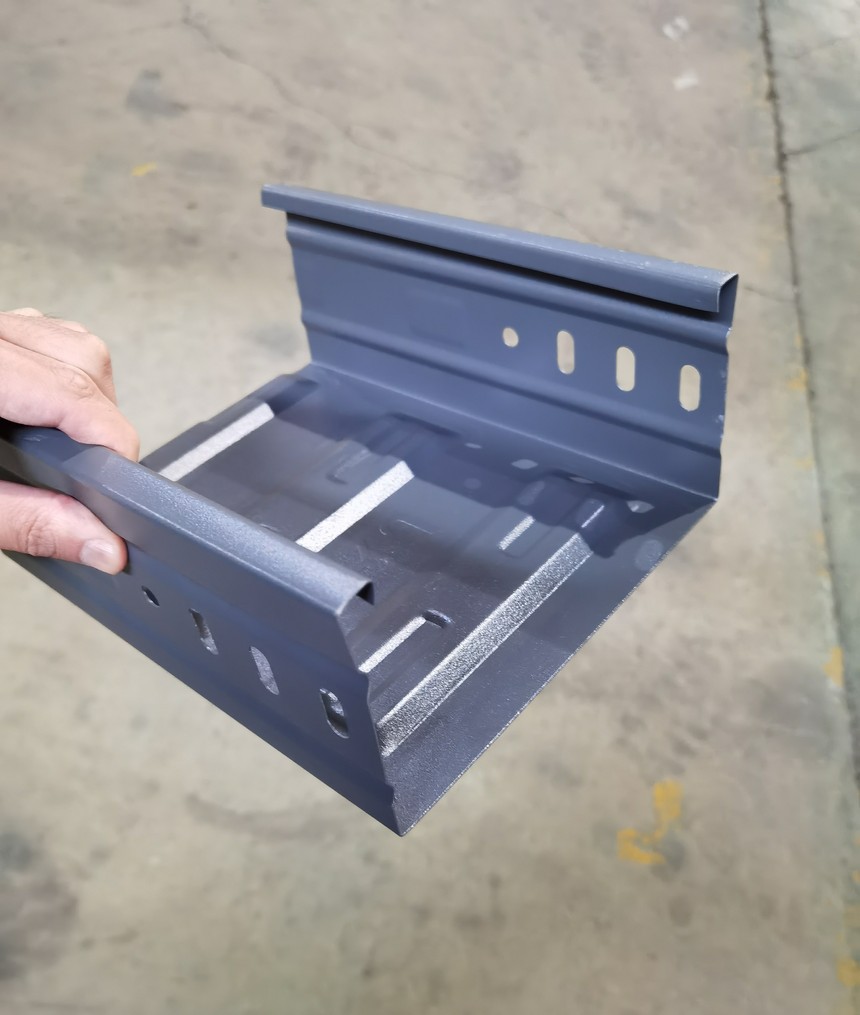

(3) 槽式抗震支架；通常用于具有短到中等支撑跨度的中等发热应用 - 5 到 12 英尺特征：中等通风，增加线缆支撑频率，底部配置每四英寸提供线缆支撑。有金属和非金属材料可供选择。此外，此类抗震支架的标准宽度为 6、12、18、24、30 和 36 英寸，标准深度为 3、4、5 和 6 英寸，标准长度为 10、12、20 和 24 英尺。除此之外，中心的固定横档间距为 4 英寸。

(4) 通道抗震支架；当不希望使用导管时，用于具有有限数量的托盘电缆的安装。短到中等支持的支持频率跨度为 5 到 10 英尺。特征：经济地支持主干抗震支架系统的电缆引入和分支电缆，而金属系统中的标准宽度为 3、4 和 6 英寸，非金属系统中的标准宽度为 8 英寸，标准深度为 1 1/4 至 1 3/4英寸在金属系统中和 1、1 1/8、1 5/8 在非金属系统中，标准长度为 10、12、20 和 24 英尺。

(5) 丝网抗震支架；通常用于电信和光纤应用，安装在较短的支撑跨度上 - 4 到 8 英尺。特征；作业现场、现场适应性支持系统，主要用于低压、电信和光纤电缆。然而，这些系统通常是钢丝网，镀锌，而标准宽度为 2、4、6、8、12、16、18、20 和 24 英寸；深度为 1,2 和 4 英寸，标准长度约为 10 英尺。

(6) 单轨抗震支架；通常用于低压和电力电缆安装，其中最大的电缆自由度、侧面填充和安装速度是因素。
